較低的插入力簡化了成品組件，以降低了成本。
Pressfit針 0.50×0.40 mm, 0.60×1.00 mm, 0.60×0.60 mm均符合EN 60352-5標準。說明了它具備符合要求的接觸阻抗（<0.5Ωm），可接受的形變及阻抗以應對快速的溫度和氣候變化。
提供各種針的壓入形狀以適應不同孔的尺寸及公差，從而為根據客戶要求的插入力和拔出力提供了選擇。
區別于傳統焊接，插針（PIN INSERTION）將允許根據需要而將針移除、重新插接并修復。
免除了高額費用采購的連接端子，而僅需采購必要的針即可滿足客戶組件的需要。
針尖的尺寸符合世界知名汽車行業如寶馬、通用、奔馳、雪鐵龍、大眾等國際品牌標準；標準涵蓋了針尖的預切角、圓角、寬度及高度等尺寸規范；
插接工藝（PIN INSERTION）在插入深度及位置上都是可調整的，可應用于需求必要數量插入的組件：如PCB板、塑料殼體、金屬連接器、線圈框架等常見元器件中。

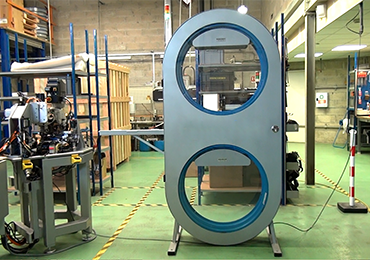

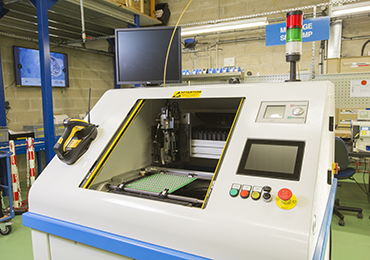

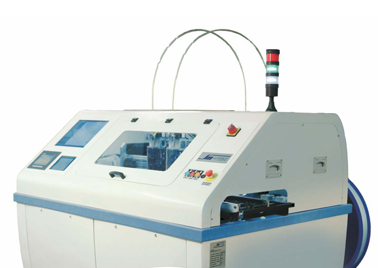

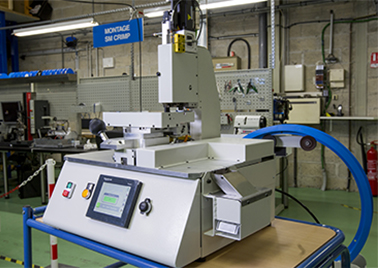

通過自動化控制，一般操作工人即可實現速度高達15000針/小時的插針工作（PIN INSERTION）
插針工藝（PIN INSERTION）無需焊接，故無電烙鐵的需要及無原件損壞的可能；且可在震動中保持良好的信賴性。

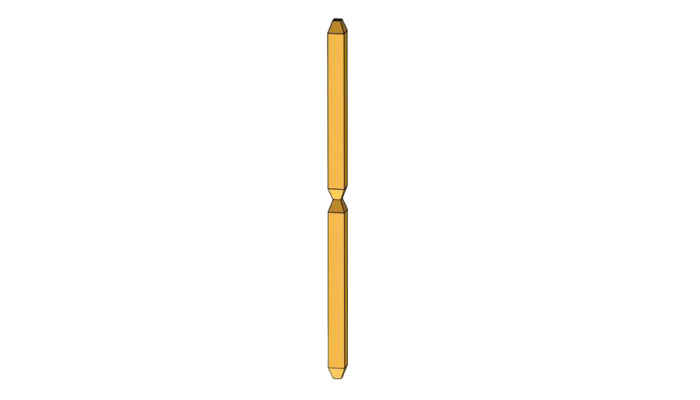

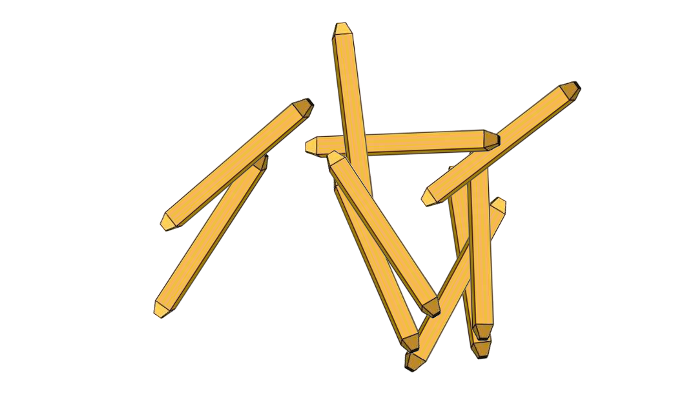

PIN針兩頭設計成倒角樣式以適應各種連接
應用線圈框，沒有金屬孔的印刷電路板，二次成型注塑元件，帶孔塑料元件，小公差孔徑的金屬元件
尺寸圖
| Wire shape | Square | Round | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | 0.3 | 0.4 | 0.46 | 0.5 | 0.71 | 0.91 | 1 | 1.14 | 0.5 | 0.63 | 1 |
| B1 | 0.2 | 0.25 | 0.25 | 0.25 | 0.35 | 0.45 | 0.55 | 0.6 | 0.3 | 0.3 | 0.4 |
良好的機械阻力，孔徑公差補償，適用于焊錫回流
光滑的針尖可以輕松的插入并且不造成任何損害，4個凸起的翼邊可保證PIN針插入后穩定牢固
應用單面或雙面印刷電路板，塑料連接器，線圈架
尺寸圖
| Wire shape | Square | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | 0.3 | 0.3 | 0.4 | 0.4 | 0.46 | 0.46 | 0.5 | 0.5 | 0.63 | 0.63 | 0.71 | 0.71 | 0.91 | 0.91 | 1 | 1 | 1.14 | 1.14 |
| A2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| C | 0.5 | 0.55* | 0.63 | 0.7* | 0.73 | 0.8* | 0.78 | 0.84* | 0.97 | 1.07* | 1.17 | 1.24* | 1.5 | 1.55* | 1.73 | 1.8* | 1.93 | 2* |
| D | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| B1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.3 | 0.3 | 0.35 | 0.35 | 0.55 | 0.55 | 0.55 | 0.55 | 0.6 | 0.6 |
| B2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| Wire shape | Rect. | Round | ||||||
|---|---|---|---|---|---|---|---|---|
| A1 | 0.63 | 0.5 | 0.5 | 1 | 1 | 1.5 | 1.5 | 1.5 |
| A2 | 1 | - | - | - | - | - | - | - |
| C | 1.27 | 0.66 | 0.7* | 1.32 | 1.4* | 1.78 | 1.78 | 1.78 |
| D | 1.5 | 0.8 | 0.8 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| B1 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.7 | 0.8 | 0.9 |
| B2 | 0.5 | - | - | - | - | - | - | - |
光滑的針尖可以輕松的插入并且不造成任何損害，兩個凸起的翼邊可保證良好的機械阻力。
滿足汽車制造商的需求

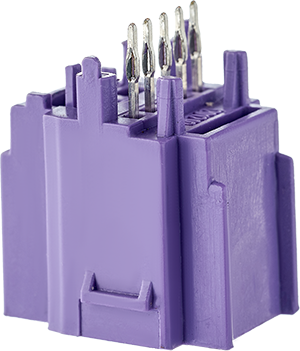

應用塑料連接器
尺寸圖
| Wire shape | Square – wings | Square – harpoon | |
|---|---|---|---|
| A1 | 0.63 | 0.63 | 0.63 |
| C | 0.93 | 0.84 | 0.85 |
| D | 1 | 1 | 0.65 |
| B1 | 0.3 | 0.3 | 0.3 |
專門用于汽車工業領域
匹配元件的孔徑公差為±0.1mm
符合IEC 60352-5標準
鉆孔和魚眼孔區之間的尺寸差異是魚眼孔型針在插針過程中發生應變變形，填充鉆孔形成可靠連接
應用雙面印刷電路板，特別是汽車工業領域
尺寸圖
| Wire shape | Rectangular | Square | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1 | 0.4 | 0.6 | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 | 0.63 |
| A2 | 0.5 | 1 | 0.8 | - | - | - | - | - | - | - |
| C | 0.7 | 1.34 | 1.15 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | 1.1 |
| D | 1.8 | 3 | 3 | 1.8 | 1.8 | 2.66 | 2.66 | 3 | 3 | 3 |
| B1 | 0.2 | 0.27 | 0.24 | 0.25 | 0.3 | 0.25 | 0.3 | 0.25 | 0.3 | 0.3 |
| B2 | 0.25 | 0.5 | 0.45 | - | - | - | - | - | - | - |
一種PIN針可以同時具有幾種不同的針頭形狀，用于兩個元件的直接連接。
PIN針的長度，形狀和類型可以根據具體連接應用來定義
多層印刷電路板，多層帶有塑料零件的印刷電路板
