SM Crimp V8

SM Crimp V8的操作包括操作員在將部件固定在接頭區域內時手動對部件進行定位，以及通過踩下踏板進行接頭壓接。

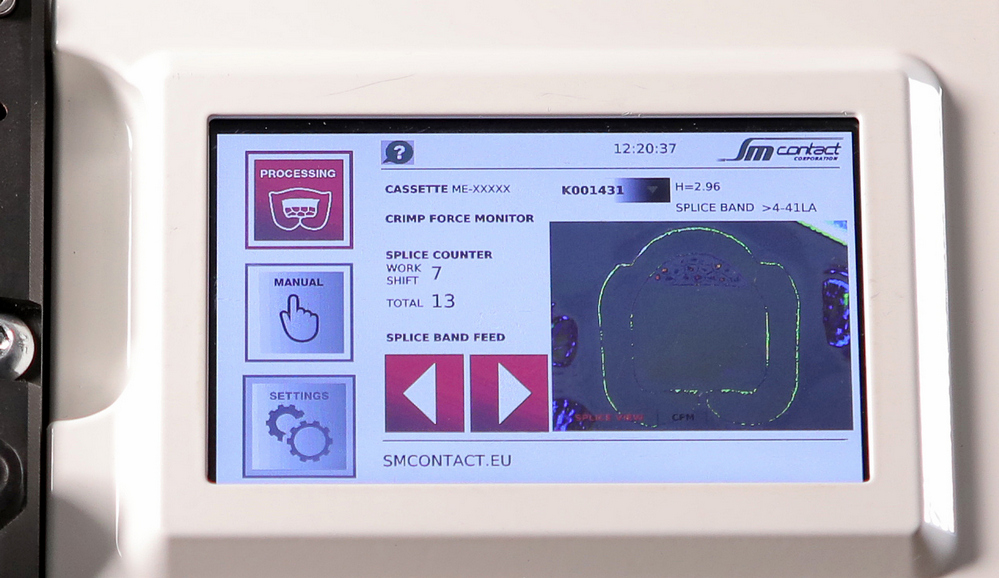

觸摸屏控制面板（取代早期型號中的手動按鈕）：
–顯示關于工具和連接的信息，
–選擇預先調節高度的連接，
–通過編碼器檢測主軸的位置，
–傳輸工具盒中的相機照片和內置CFM的數據。
工具盒可設計用于各種線材橫截面，例如0.5-1.5 mm²。此外，只需更換工具盒，就可以使用相同的拼接帶進行各種連接。
規格：
–由編碼器控制位置的自動壓接高度調節
– 內置CFM
–內置部件位置視頻驗證
–沖頭容易回到零位
–即插即用夾具安裝
–可以集成到自動生產線中
了解有關拼接的更多信息
在YouTube上觀看SM Crimp 2000標準版

下載PDF

技術參數

電壓
220 V /50 Hz
吸收功率
500瓦
電機額定功率
300瓦
循環周期
300 ms
噪聲級
< 75分貝
重量
50公斤
尺寸包括手輪（寬x深x高）
292x 508 x 340 mm
CE符合性
Apave (TÜV)認證

標準功能
選項
壓接示例

標準功能

壓接高度調節

壓接高度調節通過觸摸屏上的按鈕+-（增量為0.01 mm）或通過選擇預先調節的連接參數來實現（自動）。
手輪

手輪用于執行手動循環，以便在生產前測試系統，即對中壓接鉗。旋轉手輪，將沖頭向下移動，即可監控總體拼接過程以及工具的定位。
自動拼接帶進給系統

進給輪的橡膠表面可防止拼接帶損壞。特殊傳感器可控制每個接頭的長度。
鑄鐵機架

與使用螺釘由單獨零件組裝而成的機器不同，SM Crimp 2000鑄鐵機架保證了壓接過程中的完美穩定性。
觸摸屏控制面板

除電源開關外，所有控制裝置都位于顯示屏上。可以控制產品數量、輸入和輸出、將沖頭返回零位、檢查CFM和部件位置、工具技術數據和進料系統、選擇界面語言和激活緊急停止。

選項

質量控制設備

實驗室設備可以控制壓接質量是否符合行業規范或任何其他特殊要求。可以通過我們的截面分析儀、拉力測試儀和壓接（CRIMP）高度控制工具，以及專門的測量軟件進行檢測。
切割裝置

切割單元在銅帶壓接（Splicing Crimping）后切割部件，使從一側伸出壓接帶（Splicing）的端部長度相等。它適合直徑達1.5平方毫米的電線。

CFM和切割單元可以集成在一起，將有缺陷的零件切成兩半。
壓力監控器（CFM）

壓電傳感器可檢測拼接時的力，將信息傳輸到CFM進行數據處理，并顯示與壓接力相對應的力-時間曲線。
