SM Crimp V8 Advanced

SM Crimp V8 Advanced操作包括將部件手動定位到治具上。每個治具都是針對特定部件定制的。治具放置在專用支架（夾具）上。
夾具將自動在裝載和工作位置之間移動（通過伺服電機完成移動）。這些位置是預先確定的，以保證高度可靠的連接。
通過踩下踏板或自動進行接頭壓接。
工具盒可設計用于各種線材橫截面，例如0.5-1.5 mm2。此外，只需更換工具盒，就可以使用相同的拼接帶進行各種連接。
規格：
–由編碼器控制位置的數字壓接高度調節
– 內置CFM
–內置部件位置視頻驗證
–通過一次觸摸使沖頭返回零位
–在一個夾具中為不同部件使用多個治具
–可以安裝高分辨率外部攝像頭，以檢測部件的位置、存在和顏色等。

下載

技術參數

電源
220-240 V（110 V可用）/50 Hz/2A
輸入功率
500瓦
電機額定功率
300瓦
循環時間
取決于產品
行程
35 mm
壓縮范圍
35 mm
噪聲級
< 75分貝
重量
80-90 kg
外形尺寸包括手輪（寬x深x高）
375 x 660 x 490 mm
CE符合性
Apave (TÜV)認證

標準功能
選項
壓接示例

標準功能

壓接成套工具

成套工具包括壓接鉗、砧、沖頭、沖頭導軌和切割塊。
壓接鉗的型號、尺寸以及沖針的形狀均可根據應用需求進行定制。
其設計包括傾斜的壓接鉗表面、平滑的切割面、快速更換工具盒系統以及帶有護指的照明裝置，保障了操作的高效率與安全性。
每個工具盒配備數據存儲器，能保存相應的工具清單（PN）和最多10個連接點的詳細連接信息，還能夠實現獨立的壓接高度調整功能。在安裝工具盒時，機器能夠自動校準壓接高度。

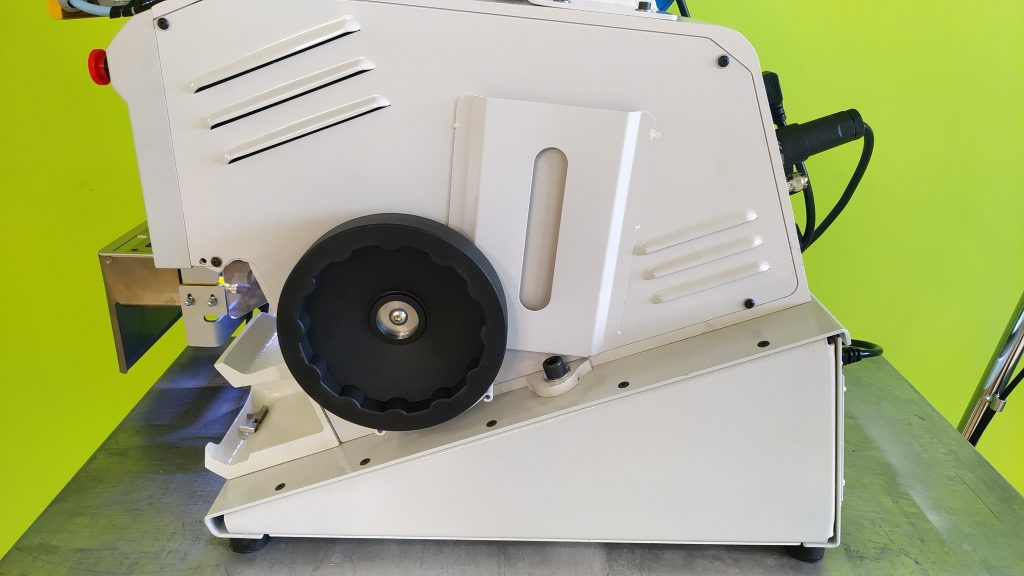

手輪

手輪用于執行手動循環，以便在生產前測試系統，即對中壓接鉗、更換工具。旋轉手輪，將沖頭向下移動，即可監控總體拼接過程以及工具的定位。

拼接帶

拼接帶根據應用類型和環境溫度范圍來定義：拼接帶類型和材料（黃銅、鍍錫黃銅、白銅、鍍錫白銅、不銹鋼）、厚度（0.2-0.53 mm）、寬度（1.5、2、3、4、6、7 mm）和長度。
拼接帶設計有鋸齒，適用于電磁線和標準線類型。適用于多股實芯銅鋁線。
我們的拼接材料符合以下標準：
UL 486C
MIL – STD 202
IEC 60352-2
IPC/WHMA-A -620
REACH & RoHS

拼接材料	應用
黃銅CuZn30	通用，-80..+120℃
鍍錫黃銅CuZn30	通用，-80..+120℃，耐腐蝕，預焊接部件
銅鎳合金CuNi9Sn2	高可靠性，-80..+400℃，完全耐腐蝕，可焊接
鍍錫白銅CuNi9Sn2	高可靠性，-80..+120°C，完全耐腐蝕，可焊接
不銹鋼2 mm：2.4867，4.6 mm：1.4567	特殊用途，-80..+900℃，用于惡劣環境
客戶指定	按要求

鑄鐵機架

與使用螺釘由單獨零件組裝而成的機器相比，SM Crimp鑄鐵機架保證了壓接過程中的完美穩定性。

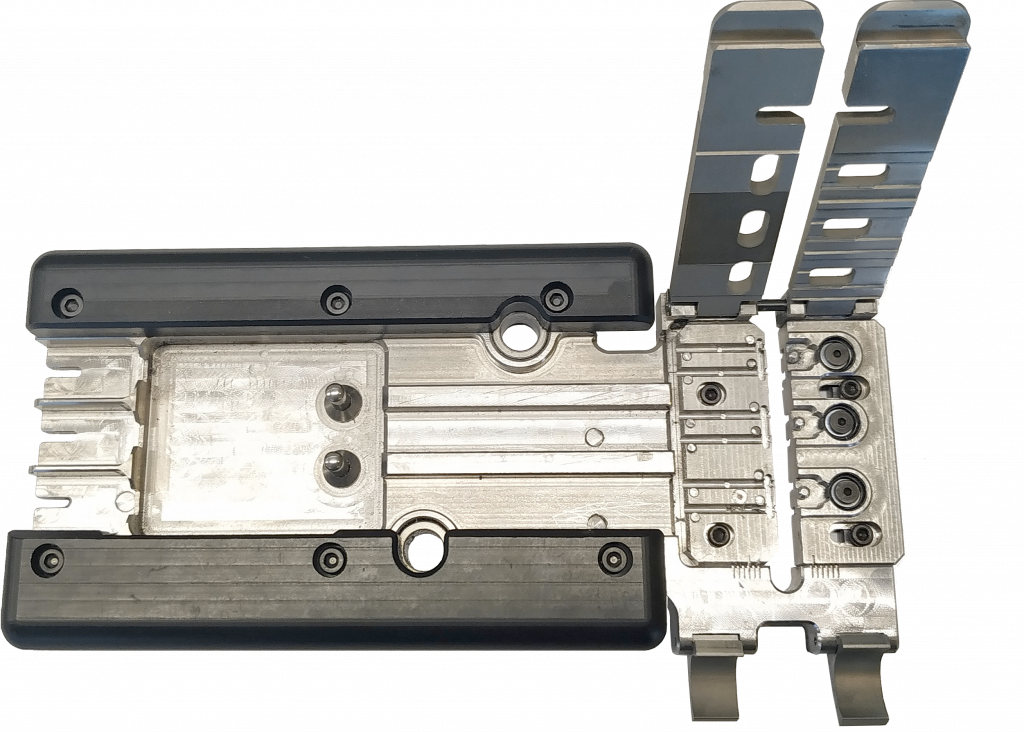

治具

夾具的可移動部分，能完美地與部件匹配，從而使其精確定位。治具可以根據零件的數量、形狀和材料進行調整。
如果機器有兩個治具，當一個正在加工時，另一個可以由另一個操作員重新裝載。
壓接高度調節

電動壓接高度調節可通過觸摸屏上的按鈕+-（增量為0.01 mm）或通過選擇預先調節的連接參數來實現（自動）。

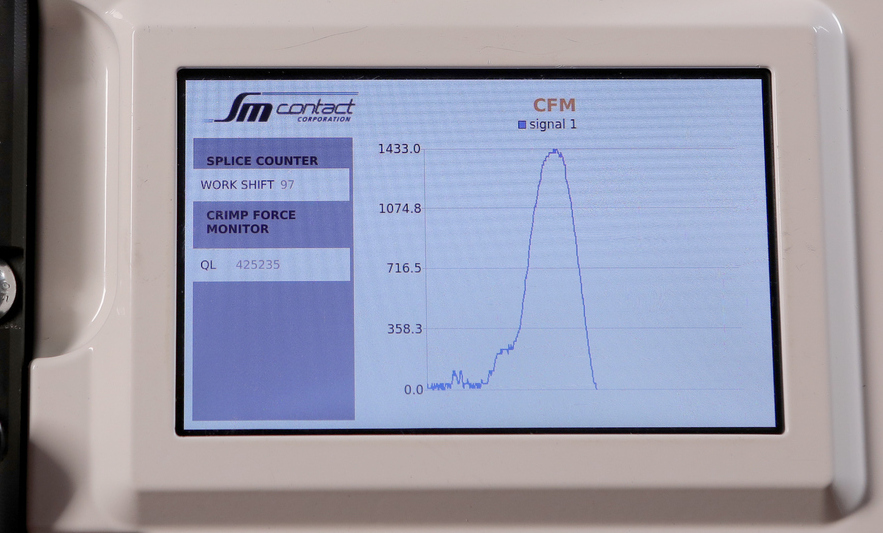

內置壓接力監控器（CFM）

CFM能捕捉、計算和評估力-時間曲線，并檢測任何與質量公差的偏差。
該系統可與多種類型的拼接和壓接機器配合使用，非常適合任何需要對力進行在線監測的應用。
CFM的參考曲線對應于壓接力，但實際上它可以反映以下質量偏差：
線股缺失、端子缺失、部件定位不準確、壓接高度不準確、電線規格不準確、絕緣帶長度不足、電線套管絕緣、電線部分插入電線套管。
CFM可以調整自動切割和/或剔除有缺陷的產品。
自動拼接帶進給系統

進給輪的橡膠表面可防止拼接帶損壞。特殊傳感器可控制每個接頭的長度。

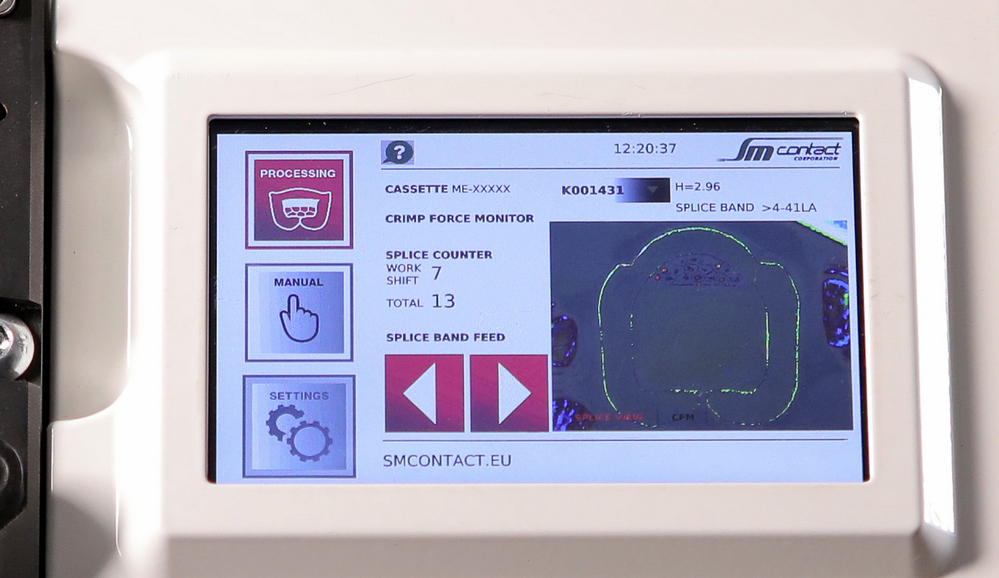

觸摸屏控制面板

除電源開關外，所有控制裝置都位于顯示屏上。通過5個按鈕和1個顯示屏，可以控制產品數量、輸入和輸出、界面語言、工具技術數據、進給系統和啟動緊急停止。
可以指示治具中每個壓接的過程。

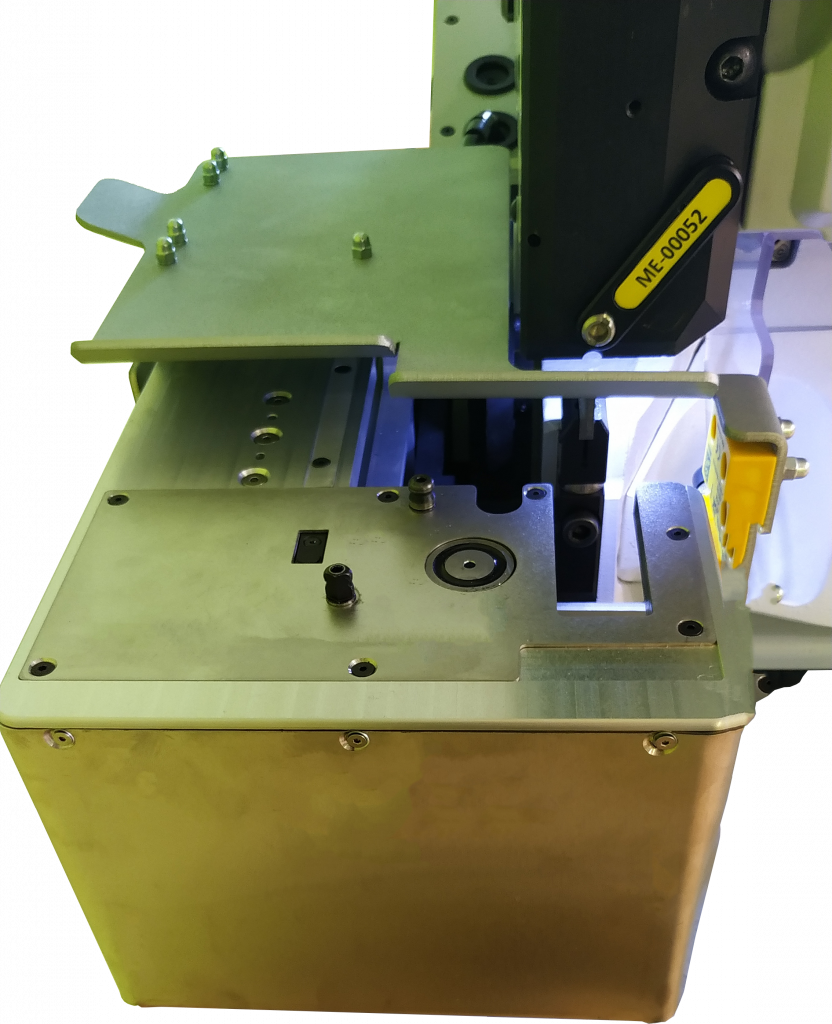

自動化YZ夾具臺

能夠利用Y軸和Z軸功能將治具和部件移動到壓接區域。通過可編程動作實現高運動精度。在HMI屏幕上對YZ工作臺進行控制，包括工作臺步進電機驅動的控制。
操作員有安全罩的保護。
治具支架能精確地將治具運送到壓接區域。

選項

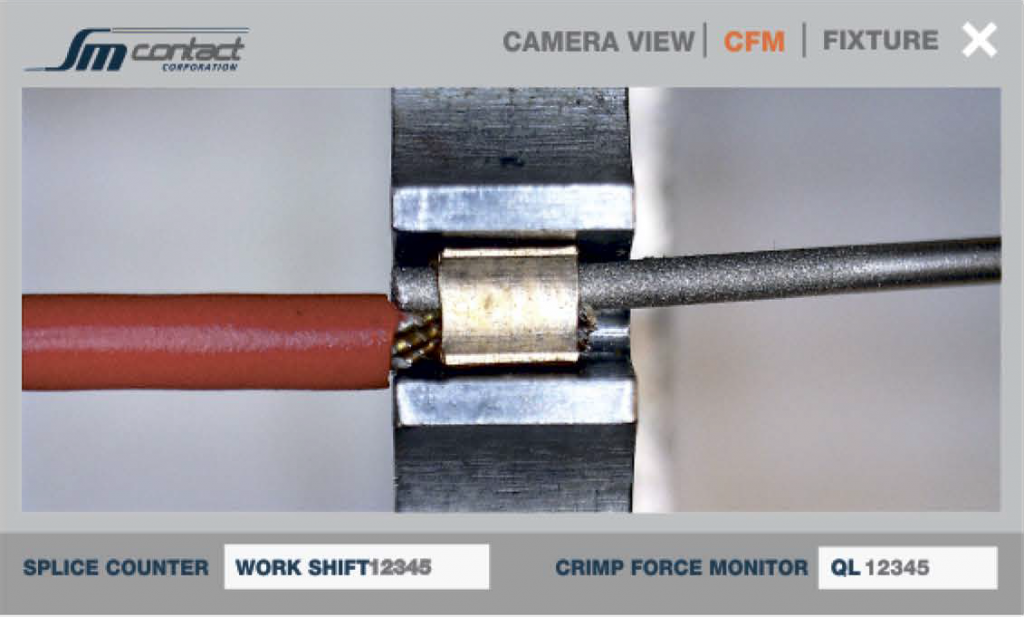

部件位置視頻驗證

攝像頭會捕捉壓接區域的影像，并將影像傳輸至人機界面屏幕上。因此，操作員便能夠觀察到部件的壓接狀態，并能夠在壓接設備中準確地定位。

攝像頭有兩種安裝方式：

1.內置于工具盒內部；

2.安裝在工具盒左側壁，通過USB電纜連接。

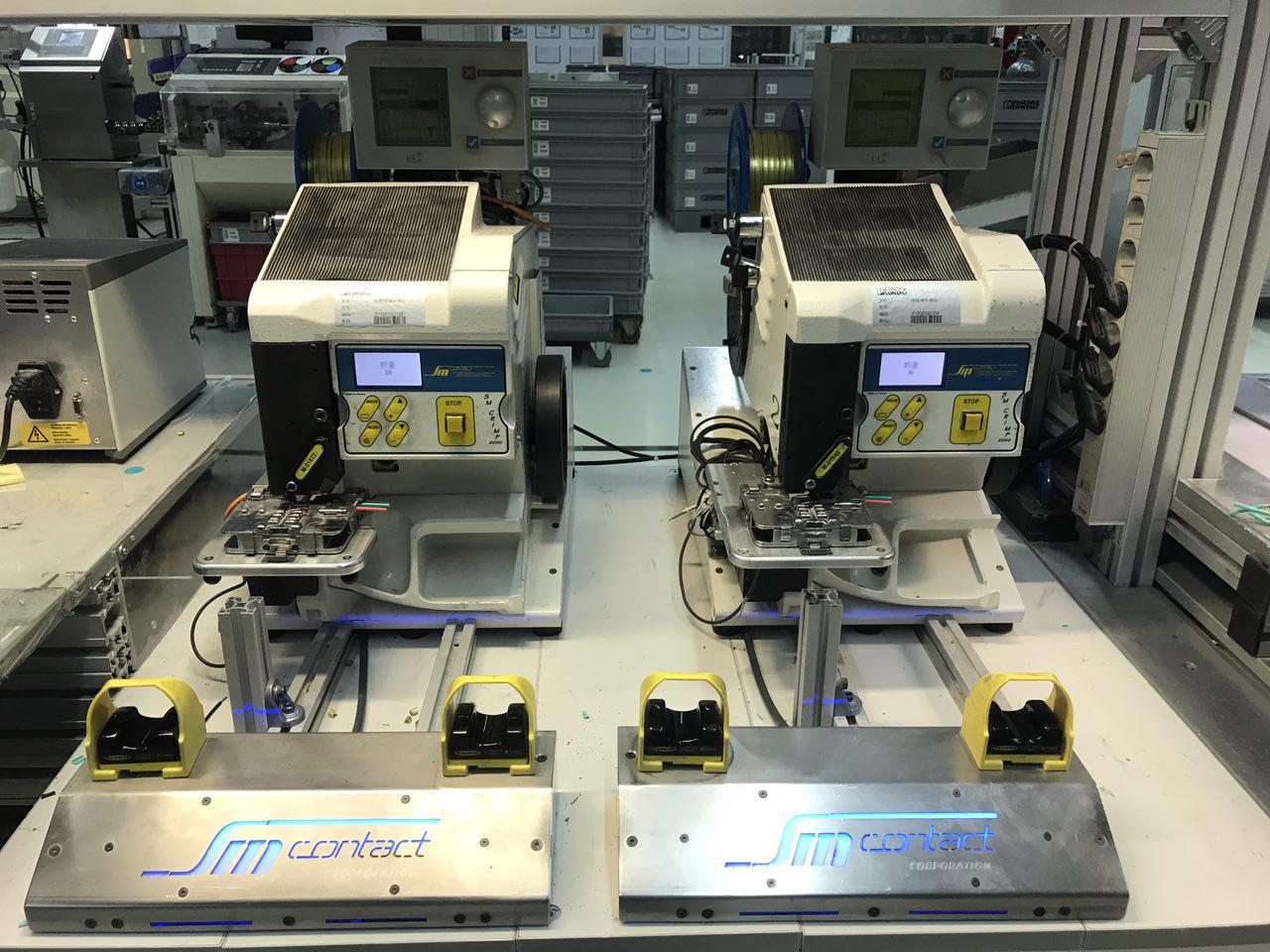

機架和機柜

所有機器及其部件都可以根據產品需求，集成到落地式機架或機柜中。
部件攝像頭控制

根據所選程序，高/低清晰度攝像頭會拍攝部件圖片，用以控制部件的定位、顏色及剝離長度。根據部件的尺寸，選擇高清或低清攝像頭。
防差錯

允許對不良/不合格部件進行控制。當CFM檢測到質量問題并預測部件連接為不良/不合格時，機器將自動停機，直到不良/不合格部件被放置在防錯料倉。

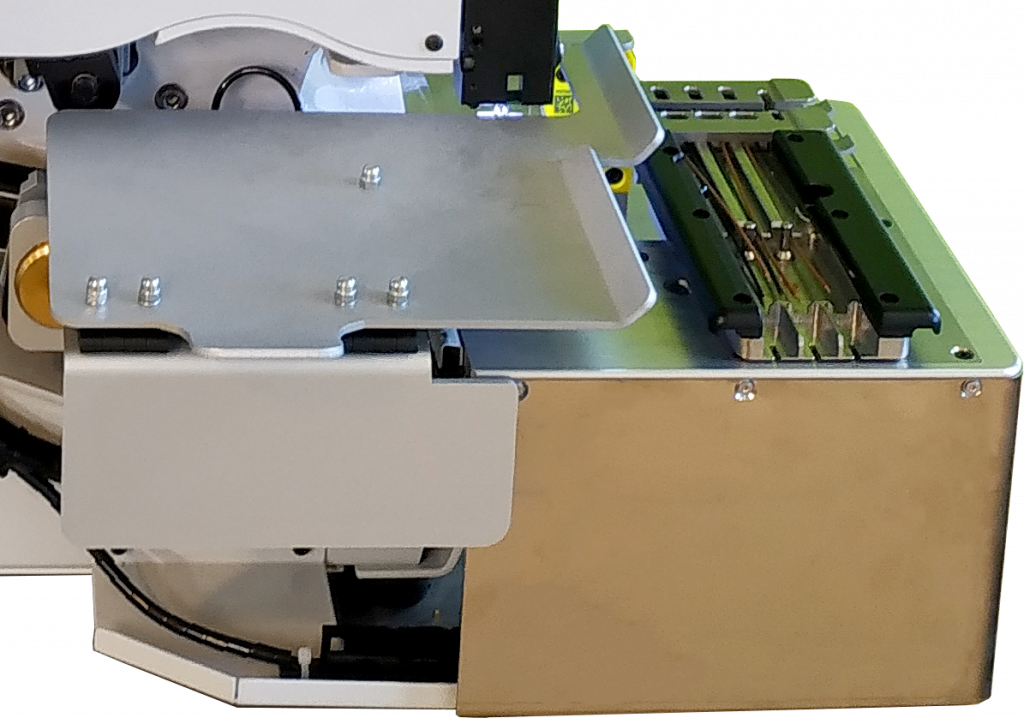

操作區域的保護

在側板上安裝安全防護蓋，機器能夠檢測到異物并停止運行。
質量控制設備

實驗室設備可控制拼接質量，使其符合行業規范或任何其他特殊要求。請查看我們的顯微實驗室、拉力和壓接高度控制工具以及專業測量軟件。
雙壓接

使用兩臺機器：一臺用于一種連接類型，另一臺用于第二種連接類型。如果產品有不同尺寸的連接，此解決方案可使壓接（CRIMPING）過程更快、更完美。

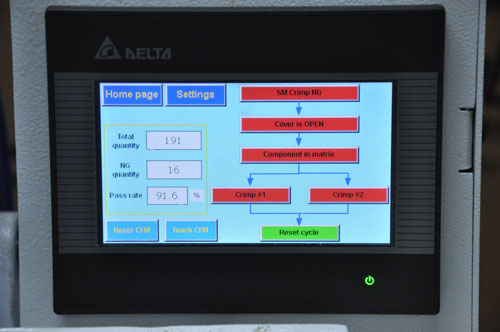

人機界面

人機系統顯示完整的工作算法，顯示當前步驟和故障發生時的步驟（如有）。它可以顯示為算法圖形或產品可視化。

人機界面提供直觀的過程控制。通過在接口中選擇相應的程序，可以重新調整所有傳感器，包括CFM到其他產品。在密碼保護區內，可以打開/關閉機器子功能。

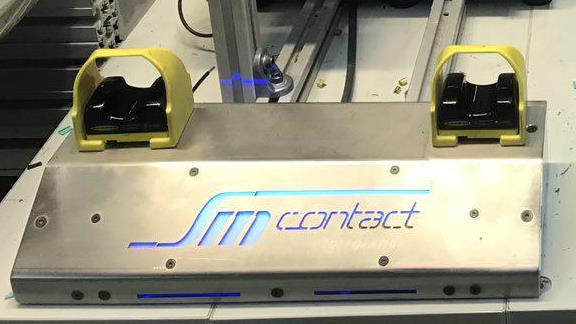

雙手循環啟動

需要雙手觸摸才能開始循環，使手離開工作區
壓力監控器（CFM)）

CFM捕捉力-時間曲線，并檢測與質量公差的任何偏差。該系統可與多種類型的壓接（CRIMP）和壓接機（Splicing Crimping）配合使用，適用于任何需要在線監測力的應用。

CFM的參考曲線與壓力相關，但事實上它能反映出諸如：缺少線股、元件定位或壓接（CRIMP）高度不準確、絕緣條長度不足、接頭處絕緣等質量偏差。

CFM還允許調整自動切割或拒收有缺陷的物品。
