SCS

SCS（拼接壓接站）提供定制拼接連接所需的所有操作：矯直、切割、剝離、扭轉、拼接。所有的步驟都可以由攝像機控制。機器高度可電氣設置允許操作員坐著或站著進行操作。

每個夾具都是根據相應的部件定制的。夾具在加載和工作位置之間自動移動。因此，所有進程都運行得快速而精確。

工具盒可設計用于廣泛的電線橫截面，例如0.5-1.5平方毫米。要在同一臺機器上執行另一個連接，須更換壓接帶（Splicing Crimping）和工具。

下載

技術參數

電源
220V / 50Hz / 2400W / 10A
輸入功率
500瓦
電機額定功率
300瓦
循環時間
300 ms
噪聲級
< 75分貝
重量
約56公斤
外形尺寸包括手輪（寬x深x高）
291 x 490 x 340 mm
CE符合性
Apave (TÜV)認證

標準功能
選項
壓接示例

標準功能

成品容器

操作員快速收集適當零件的容器。
安全蓋

聚碳酸酯蓋覆蓋SCS的工作區，將其與裝載區分開。它提供了操作人員的安全，并允許在處理前一個連接時加載組件。

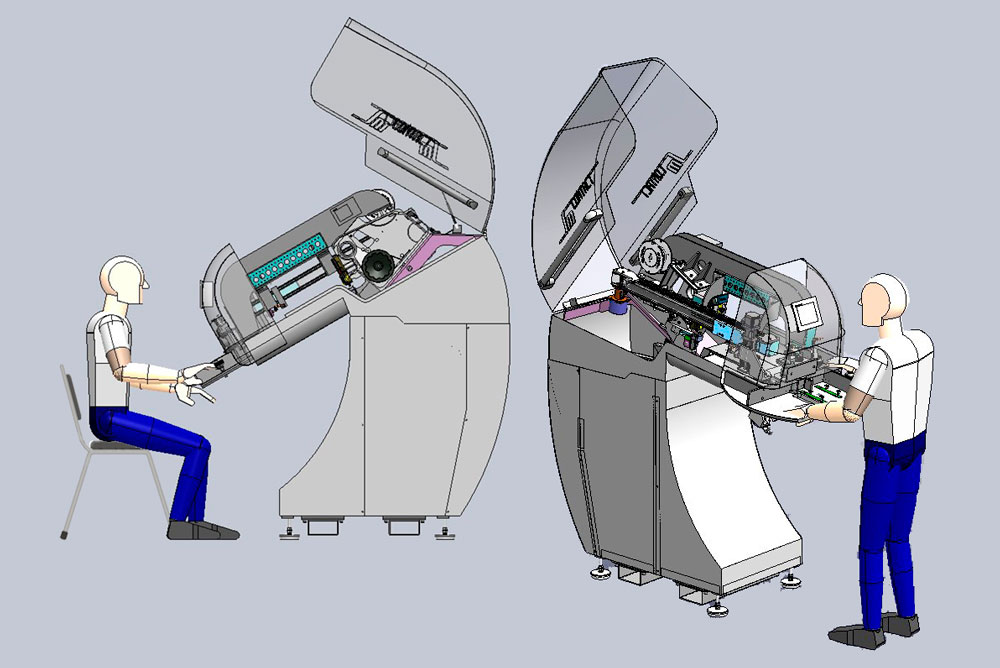

操作員的坐姿和站姿

機器高度的電氣設置允許操作員坐著或站著，確保操作員以舒適的方式工作（從850毫米到1050毫米）。
自動機械手

自動機械手將部件以三個軸從一個單元轉移到另一個單元，以提供拉緊、切割、剝離、扭轉、拼接壓接（CRIMP）和卸載。
每個機械手都是定制的，以適應應用。防止損壞，保證操作準確安全。
自動夾具

允許根據組件的數量、形狀和大小精確定位組件。部件高度位置微調。夾具通過伺服電機在負載和工作區域之間自動移動。
壓接工具套

工具零件包括底模、砧、沖頭、沖頭導軌和切割塊。
為該應用定制了底模類型、底模尺寸和沖頭形狀等參數。
傾斜的鉗口表面、光滑的切割表面、快速更換的工裝盒和手指保護燈罩保證了高效和安全的操作。
集成內存保存應用程序參數、建議設置和備件清單。
壓接帶

根據應用類型和環境溫度選擇壓接帶（Splicing Crimping）的類型：材料（黃銅、鍍錫黃銅、鉻鎳、鍍錫鉻鎳、不銹鋼）、厚度（0.2-0.53 mm）、長度（1.5、2、3、4、6、7 mm）等等

選項

質量控制設備

實驗室設備可以控制壓接質量是否符合行業規范或任何其他特殊要求。可以通過我們的截面分析儀、拉力測試儀和壓接（CRIMP）高度控制工具，以及專門的測量軟件進行檢測。
攝像機質量控制

根據選定的程序，高/低清晰度攝像機拍攝并控制元件的位置、顏色和剝離長度。根據組件的大小選擇高清晰度或低清晰度。
防呆裝置

控制NG/NOK產品的使用。如果CFM檢測到質量偏差并估計連接為NG/NOK，則機器停止運行并等待，直到將NG/NOK產品放置到防錯盒。
矯直、切割、扭脫站

鋼絲矯直是通過梳理進行的。

切割單元在接頭壓接后切割導線，以獲得相同長度的導線。它適合直徑達1.5平方毫米的電線。

剝皮長度（直到7 mm）和刀片插入絕緣層的深度由千分尺設置。切割和剝離區域的廢物清除由真空吸塵器進行。

所有站點的運動都由步進電機驅動。
壓力監控器（CFM)）

CFM捕捉力-時間曲線，并檢測與質量公差的任何偏差。該系統可與多種類型的壓接（CRIMP）和壓接機（Splicing Crimping）配合使用，適用于任何需要在線監測力的應用。

CFM的參考曲線與壓力相關，但事實上它能反映出諸如：缺少線股、元件定位或壓接（CRIMP）高度不準確、絕緣條長度不足、接頭處絕緣等質量偏差。

CFM還允許調整自動切割或拒收有缺陷的物品。
